El-Go edu1 - zestaw edukacyjny służący do budowy obwodów elektronicznych
El-Go edu1 - zestaw edukacyjny służący do budowy obwodów elektronicznych
Cena: 450,18 zł
Cena netto: 366,00 zł
szt.

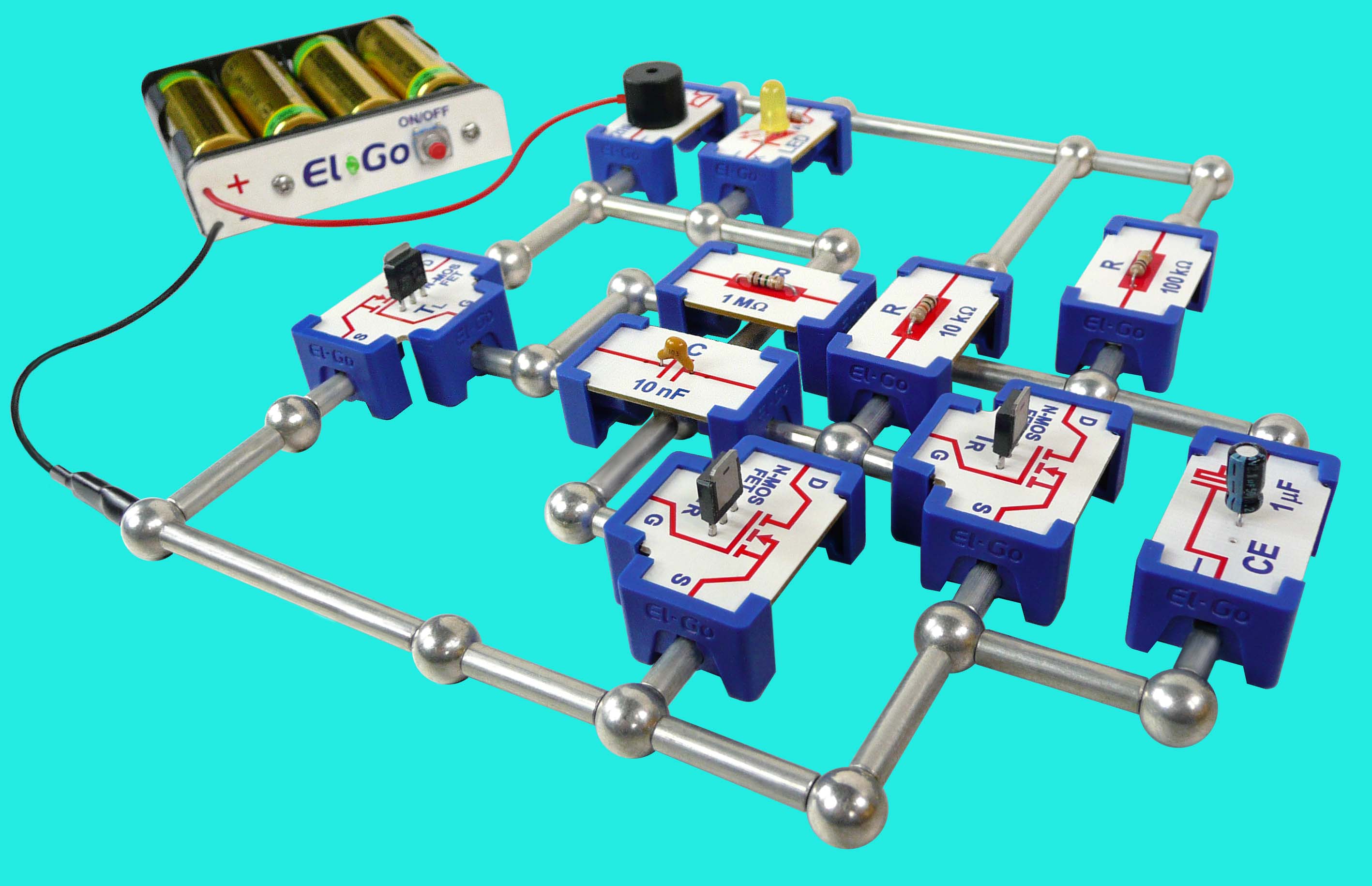

Produkt polski wysokiej jakości, wykonany na podstawie patentu. Połączenia powstają same w momencie zbliżania do siebie elementów i utrzymywane są siłami magnetycznymi. Gotowy obwód jest przejrzysty - tak jak jego schemat. Powierzchnie styków modułów elektrycznych i łączników oraz kulki węzłowe mają naniesione powłoki galwaniczne o właściwościach takich, jakie są stosowane w profesjonalnych elementach elektronicznych. Wszystkie części zestawu są ułożone w odpowiednio ukształtowanych gniazdach, uformowanych w technicznej piance polietylenowej. Jest to wygodne dla użytkownika i umożliwia łatwą kontrolę kompletności zestawu.

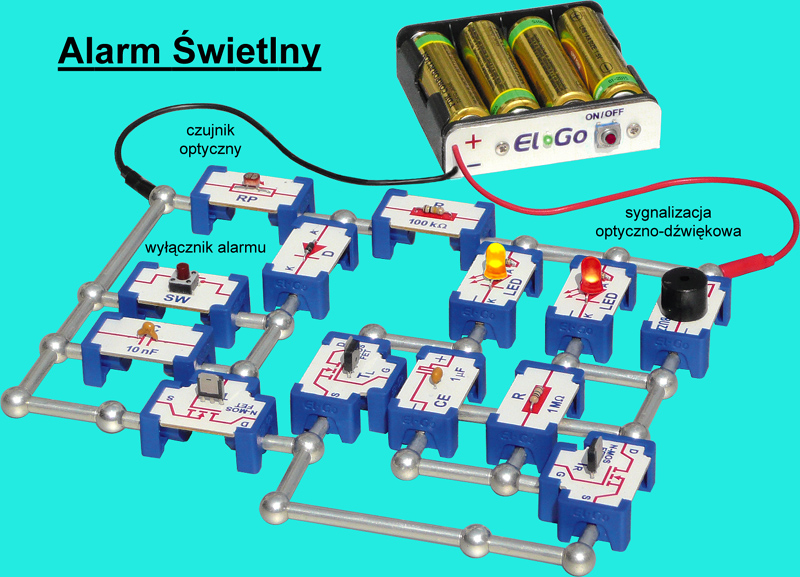

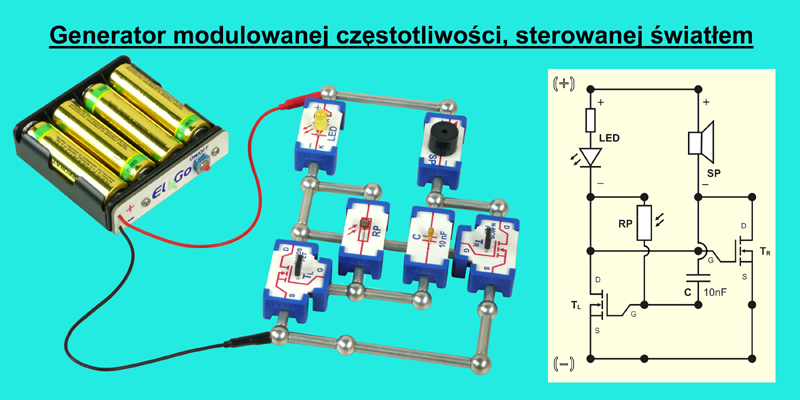

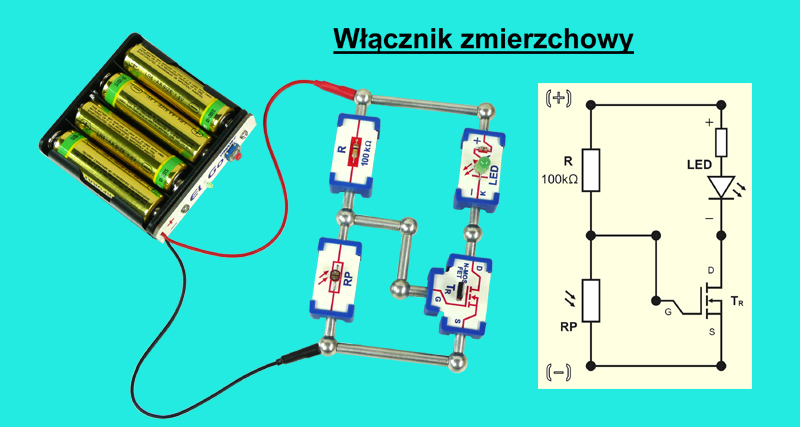

Integralną częścią zestawu jest instrukcja opisująca każdy element elektroniczny wchodzący w skład zestawu, zawierająca podstawową wiedzę fizyczną o prądzie elektrycznym, a także ponad 20 przykładowych schematów układów elektronicznych z wyjaśnieniem zasady ich działania. Wiedza przedstawiana jest w sposób intuicyjny nie wymagający od użytkownika znajomości podstaw teoretycznych.



Zestaw pozwala zorganizować obszerny blok zajęć z techniki lub zajęć pozalekcyjnych we wszystkich typach szkół. Za jego pomocą uczniowie mogą dowiedzieć się jak działają elementy elektroniczne oraz zbudować obwody reagujące bezdotykowo na polecenia, emitujące dźwięki lub efekty świetlne. Jest to zestaw indywidualny, zbudowany w oparciu o nowoczesne elementy elektroniczne i zabezpieczony przed uszkodzeniami elektrycznymi, sprawdza się również przy pracy w grupach 2..4 osobowych. Posiadanie kilku takich zestawów pozwala na zorganizowanie w szkole nowoczesnej pracowni elektronicznej.



Dzieci z klas 1 do 3 szkół podstawowych doskonale bawią się przy nauce budowy obwodów - sprawdzając następnie, po podaniu zasilania, czy dobrze to zrobiły. Od młodzieży starszych klas można już oczekiwać zrozumienia zasady działania poszczególnych obwodów i umiejętności ich modyfikowania.





Uczniowie gimnazjów i liceów są w stanie samodzielnie tworzyć własne obwody. Zawarte w zestawie dwa segmenty uniwersalne pozwalają na użycie dowolnych dwukońcówkowych elementów załączonych do zestawu lub własnych. Uwaga: Zestaw nie zawiera baterii.

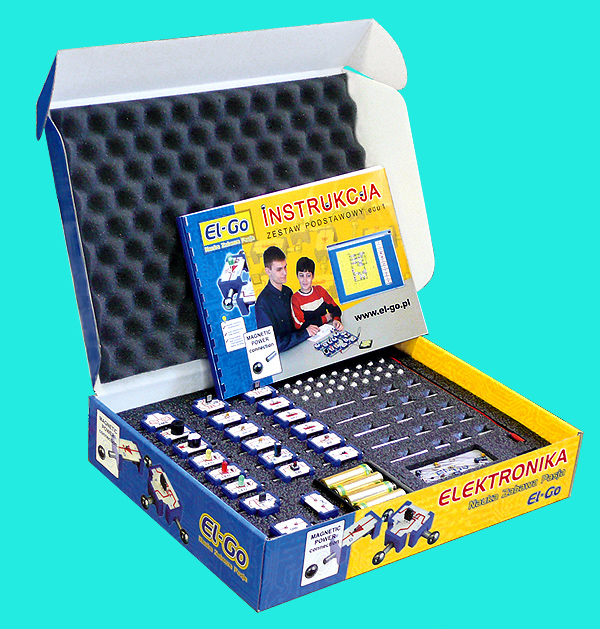

Skład zestawu:


1. Moduł zasilania dostosowany do 4 baterii AA (brak w zestawie) - 1 szt.

Zasilacz posiada wyprowadzenia magnetyczne kompatybilne z zestawem. Integralną częścią zasilacza jest układ elektronicznego bezpiecznika chroniącego przed uszkodzeniem elementy do niego podłączane. Układ bezpiecznika wykonany jest w technologii montażu powierzchniowego (z użyciem nowoczesnych elementów SMD). Na zewnątrz wyprowadzona jest dioda LED sygnalizująca stan pracy bezpiecznika i włącznik. Pojemnik zasilacza dostosowany jest do czterech baterii AA (R6).




2. Moduł z elementem elektronicznym - 19 szt.

Włącznik (SW) … 1szt.   Fotorezystor  (RP) … 1szt.   Dioda świecąca LED (LED) … 3szt.   Tranzystor polowy MOSFET kanał-n … 3szt. (2xTR, 1xTL)    Rezystor - opornik  (R) … 3szt.   Dioda prostownicza (D) … 1szt.   Kondensator (C, CE) … 4szt.   Głośnik (SP) … 1szt.   Buzzer (BUZZ) … 1szt.   Sensor dotykowy (SWT) … 1szt.


3. Moduł uniwersalny z zaciskami - 2 szt.

W gniazdkach segmentu można umieścić dowolny element dwukońcówkowy o średnicach wyprowadzeń do ok. 0,5 mm.


4. Łącznik długi - 5 szt.
5. Łącznik krótki - 15 szt.

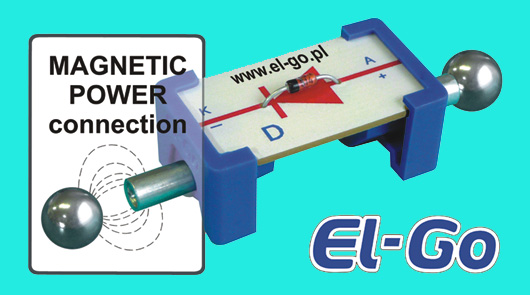

Łączniki rurkowe są wykonane z miedzi i posiadają końcówki magnetyczne. Powierzchnia elementów pokryta jest powłoką galwaniczną zapewniającą dobry i trwały kontakt elektryczny. Łączniki w połączeniu z kulkami węzłowymi stanowią doskonale przewodzące prąd złącze elektryczne. Kulka kontaktuje się z rurką na całym jej obwodzie w wyniku zachowania mikro odstępu od utrzymującego ją magnesu (magnes nie uczestniczy w połączeniu elektrycznym).


6. Łącznik elastyczny - 1 szt.

Kabelek z końcówkami magnetycznymi.

ok. 0,5 mm.




7. Kulka węzłowa - 27 szt.

Kulki węzłowe posiadają podwójną powłokę galwaniczną zapewniającą dobry i trwały kontakt elektryczny (podobnie jak styki w profesjonalnych przekaźnikach). Kulki w połączeniu z łącznikami rurkowymi stanowią doskonale przewodzące prąd złącze elektryczne.





8. Wybrane elementy elektroniczne - 30 szt.

Przykładowe elementy do zastosowania w segmentach UNI - typowe oporniki, kondensatory, dioda LED, termistor.


9. Instrukcja.

Zawiera tzw. popularnonaukowy wstęp przybliżający podstawowe pojęcia elektryczne takie jak prąd , napięcie, oporność. Instrukcja przedstawia podstawowe prawa elektryczne pozwalające zrozumieć działanie konstruowanych obwodów i intuicyjnie tłumaczy zasadę działania kilkunastu przedstawionych w niej schematów.
